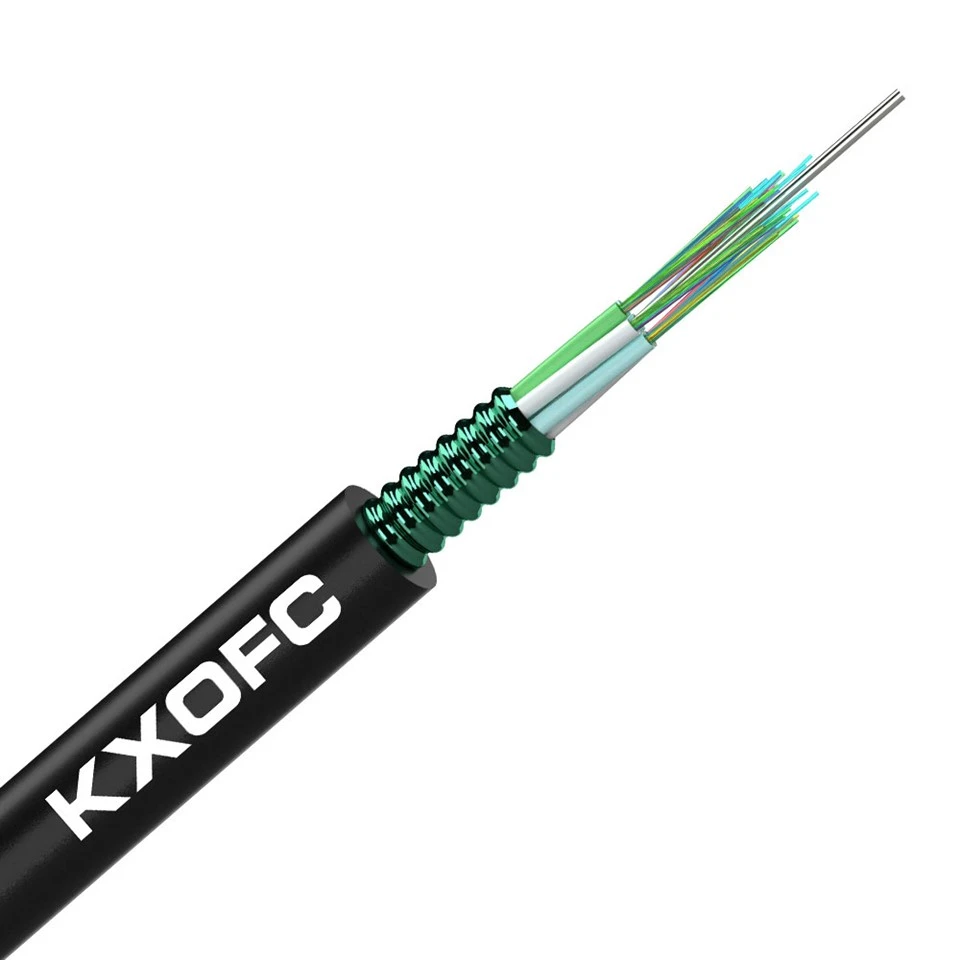

Одномодовий броньований волоконно-оптичний кабель

власний бренд





Кабель FTTH{0}}Чорнильний друк

Плоский кабель-Плазмовий друк

Зовнішній кабель GYTC8S-Залізний друк

З’єднувальний кабель- SC/UPC-SC/APC

GYTC8S 24 сердечника -дерев'яний барабан

Кабель FTTH-1км барабан

Картонна упаковка-кабелю FTTH

Патч-корди-Палетний пакет







Упакуйте та відправте



Патч-корди в палетній доставці

Кабель FTTH в картонній упаковці

Плоский кабель в упаковці з фанерного барабана

Композитний барабан повністю завантажений у контейнер

Фото завантаження суцільного дерев'яного барабана







**Ключові моменти встановлення кабелю в каналах**

**1. Вимоги до повітроводів**

Перед встановленням кабелю каналу слід виконати наступні підготовчі роботи:

**Принципи вибору кабелю:**

- Якщо в проекті не вказано розташування труби, труби слід використовувати шар за шаром **знизу вгору та з обох боків до середини**.

- Розташування каналів, які займає кабель у сусідніх секціях каналів, має бути відносно однаковим, щоб уникнути переходу з одного боку ряду каналів на інший.

- Положення трубопроводу, вибране вздовж того самого маршруту, не слід змінювати.

**Очищення каналів:** Перед встановленням канали слід очистити, щоб переконатися, що вони вільні.

**2. Встановлення-повітроводи**

Під час монтажу кабелів у пластикових каналах великого-діаметра зазвичай використовуються пластикові під-кабелі, щоб покращити використання каналів і захистити кабель:

| Пункт|Вимога |

| Матеріал під-повітроводи|Пластикові труби з хорошою довговічністю та екологічністю |

| Кількість під-проводів|Загальний еквівалентний зовнішній діаметр кількох допоміжних-проводів не повинен перевищувати **85% до 90%** внутрішнього діаметра основного каналу. |

| Внутрішній-діаметр каналу|Не має бути менше **1,5** зовнішнього діаметра кабелю. |

| Спосіб встановлення|Кілька підводних-повітроводів в одному основному повітроводі мають бути встановлені **одним затягуванням**. |

| Вимоги до з’єднання|Під-повітроводи **не повинні мати з’єднань** усередині основного повітропроводу. |

| Кінцеве ущільнення|Невикористані кінці-повітроводи мають бути загерметизовані від проникнення води. |

| Кольорове кодування|Кілька суб{0}}протоків в одній головній протоці слід розрізняти за допомогою різних кольорів. |

**Довжина-виступу субпротоки:**

- У колодязях/люках люків довжина виступу під-повітроводи має становити від **200 мм до 400 мм**.

- У каналах живлення довжина виступу під-повітроводи може складати від **150 мм до 200 мм**.

**3. Спосіб встановлення кабелю**

Канальні кабелі можна монтувати механічним або ручним протягуванням:

- Сила натягування для одного витягування **не повинна перевищувати допустиму міцність на розтягування кабелю**.

- Після встановлення кабель **не повинен мати скручувань, перехрещень, явних подряпин або пошкоджень**.

- Кабель **не можна згинати в межах 150 мм** від виходу з труби.

- На вигинах трубопроводу або його перетині з іншими перешкодами для захисту слід використовувати напрямні пристрої або дзвоно-захисні трубки.

**4. Встановлення в люках/люках**

Монтаж кабелю в люках/люках має відповідати таким вимогам:

- Кабель має бути **надійно закріплений** і захищений пластиковою гнучкою трубкою (наприклад, гофрованою трубою).

- Кабельні муфти повинні бути встановлені над

-цілорічний рівень води та підтримується захисними кронштейнами.

- Кабелі **не повинні проходити безпосередньо через** люк.

- Зарезервовані довжини кабелю мають бути згорнуті відповідно до вимог радіусу вигину та надійно закріплені на кронштейнах.

- Встановлюються **розпізнавальні знаки або ярлики кабелю** (вивіска повинна бути розміщена в кожному люку).

- Затвори для з’єднання кабелю повинні бути закріплені на попередньо-вмонтованих фітингах на стінці колодязя.

**5. Герметизація кабелепроводу**

Після монтажу кабелю кінці як основних, так і допоміжних-каналів мають бути герметично закриті відповідно до проекту, щоб запобігти проникненню води, пари та сміття.
